SCANC-I

  • 01 SCANC-I은 저가의 MCU로 구현된 ANC Evaluation Kit 입니다.
SCANC-I

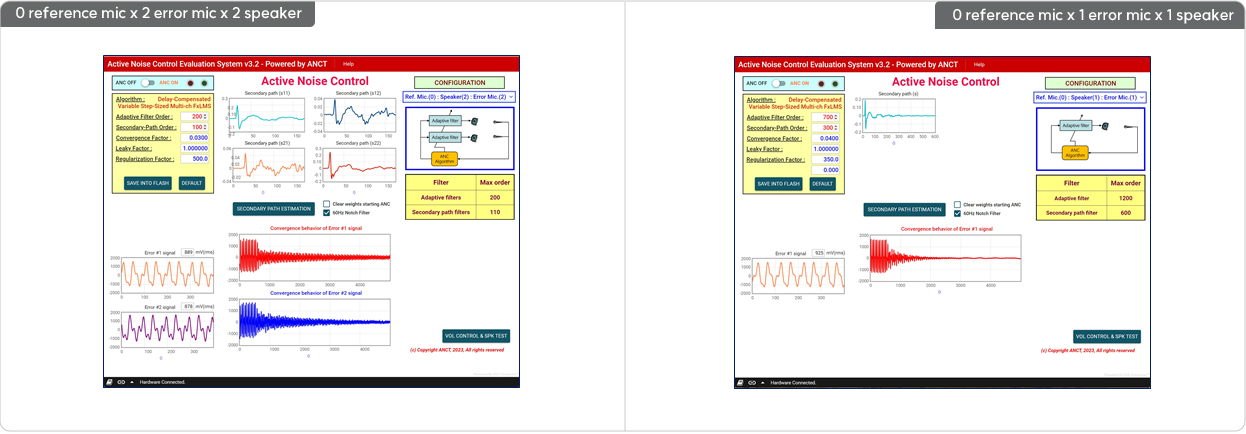

GUI 기반의 ANC Tuning Software

1 reference mic x 2 error mic x 2 speaker / 1 reference mic x 1 error mic x 1 speaker
0 reference mic x 2 error mic x 2 speaker

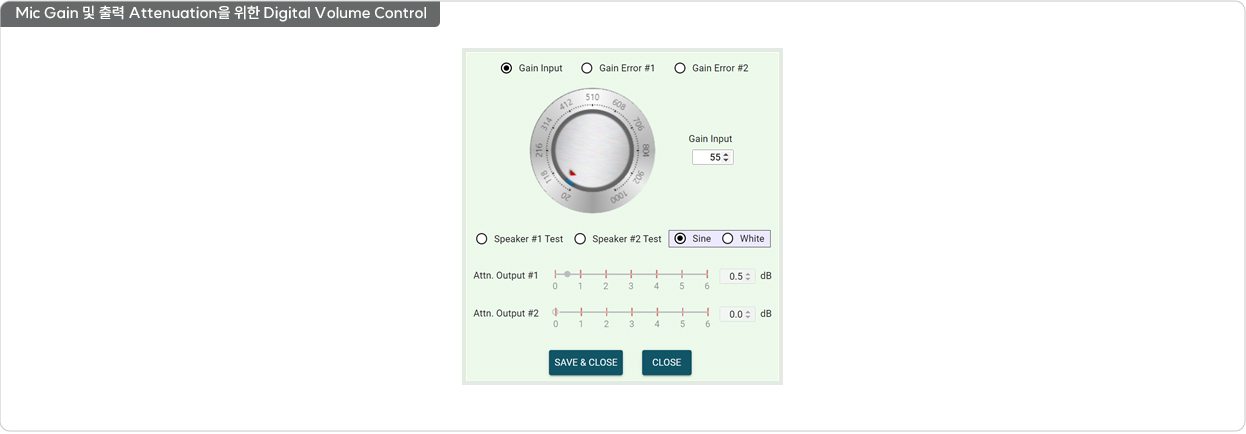

Mic Gain 및 출력 Attenuation을 위한 Digital Volume Control

제품 내용물

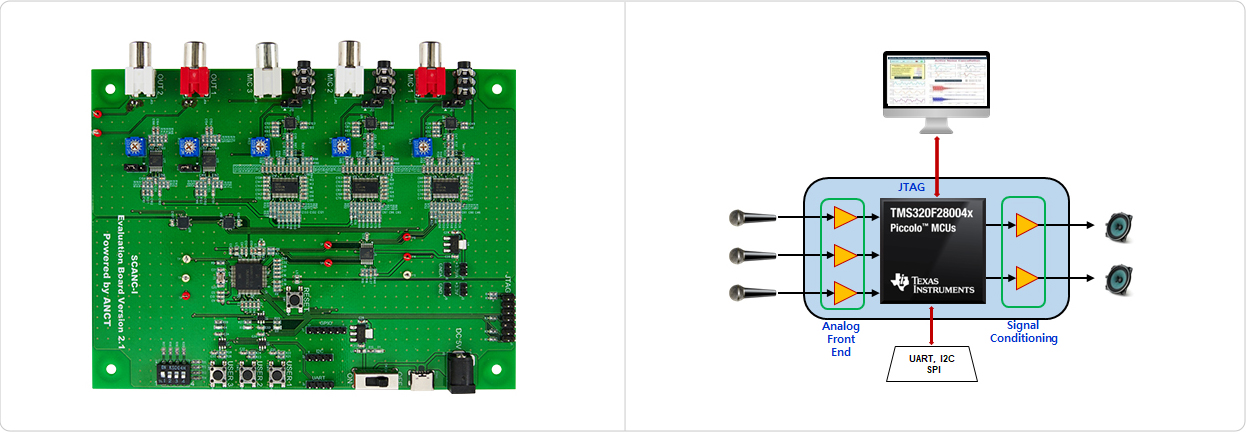

  • 01 TMS320F28004x MCU 기반의 ANC H/W Evaluation board
  • 02 Active Speaker 1조
  • 03 Condenser Mic. 3개
  • 04 JTAG Emulator
  • 05 5V 어댑터 및 RCA 케이블, Mic 연장 케이블
  • 06 USB 저장장치 (User’s Guide 및 Tuning software 내장)

ANC H/W Specification

ANC H/W Specification
H/W Specification
MCU Texas Instruments사의 TMS320F28004x
MCU Clock 100MHz
ADC 내장된 single-ended 12bit 3개
DAC 내장된 12bit 2개
Input Lowpass 필터 1.2kHz Cutoff 주파수, 8차 Linear Phase 0.5 degree
Output Lowpass 필터 1.2kHz Cutoff 주파수, 8차 Linear Phase 0.5 degree
Mic Pre-amp Digital potentiometer를 이용한 sofware 볼륨 조절

ANC S/W Specification

  • 01 Sampling 주파수 : 10kHz
  • 02 알고리즘 : Delay-Compensated Variable Step-sized Multi-Channel FxLMS
  • 03 Microphone Gain과 출력 Attenuation 위한 Digital Volume Control
  • 04 조절 가능한 파라메터
    • Feedforward 제어기 차수
    • Feedback 제어기 차수
    • Feedback Neutralization 필터 차수 (single channel ANC에서만 지원)
    • Convergence factor
    • Regularization factor
    • Leaky factor
    • Momentum factor (single channel ANC에서만 지원)

지원되는 configuration 및 설정할 수 있는 최대 차수

  • 01 Feedforward ANC
    Feedforward ANC
    Reference Error Mic Speaker 제어기 최대 차수 2차 경로 최대 차수 Feedback Neutalization
    필터 최대 차수
    1 2 2 340 175 N/A
    1 1 1 1100 600 900
    1 1 1 930* 450* N/A
  • 02 Hybrid ANC
    Hybrid ANC
    Reference Mic Error Mic Speaker Feedforward
    제어기 최대 차수    		 Feedback
    제어기 최대 차수    		 2차 경로 최대 차수 Feedback Neutalization
    필터 최대 차수
    1 1 1 650 500 300 500
  • 03 Feedfback ANC
    Feedback ANC
    Reference Mic Error Mic Speaker 제어기 최대 차수 2차 경로 최대 차수
    0 2 2 200 110
    0 1 1 1200 600
