SCANC-II
- 01 SCANC-II은 고성능의 Dual-core MCU로 구현된 ANC Evaluation Kit 입니다.
※ 이미지를 클릭하면 확대해서 볼 수 있습니다.

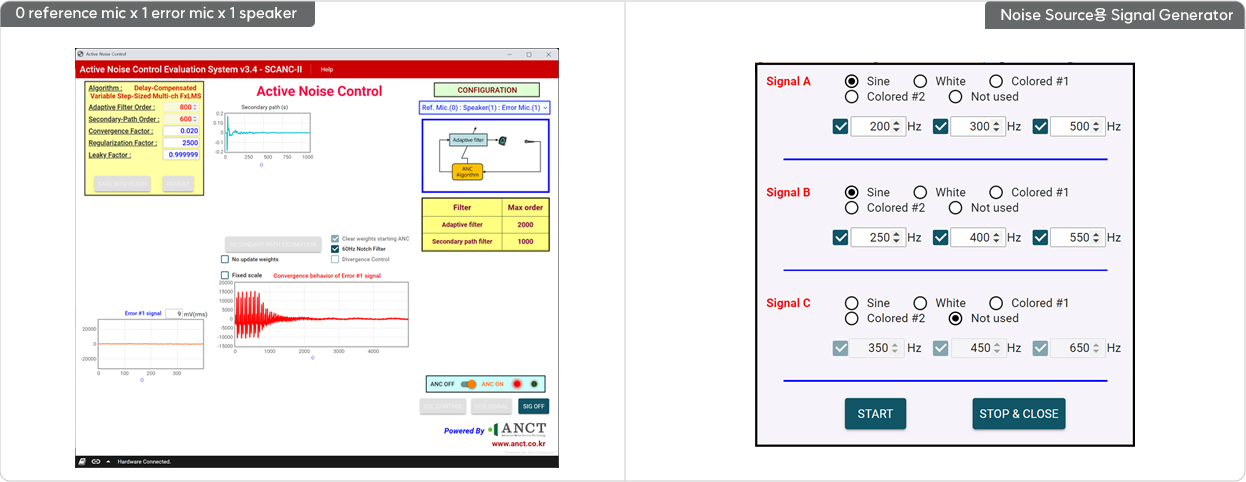

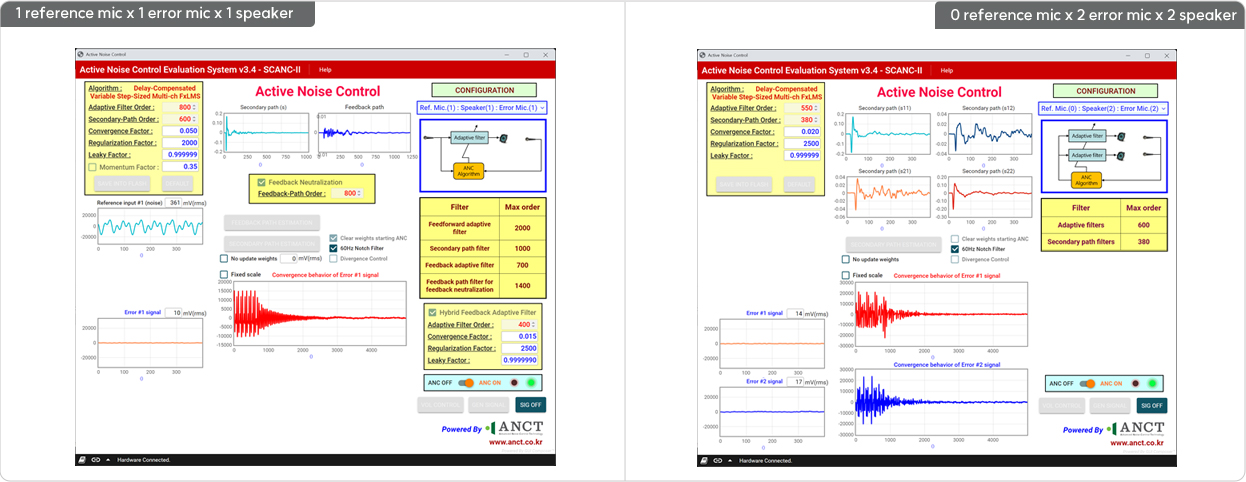

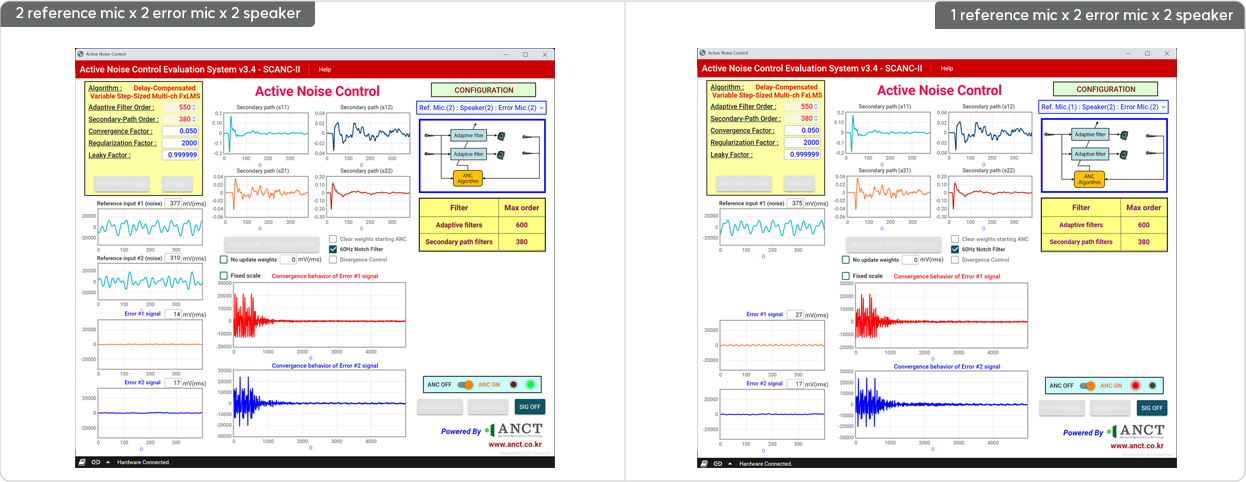

GUI 기반의 ANC Tuning Software
※ 이미지를 클릭하면 확대해서 볼 수 있습니다.
※ 이미지를 클릭하면 확대해서 볼 수 있습니다.
※ 이미지를 클릭하면 확대해서 볼 수 있습니다.

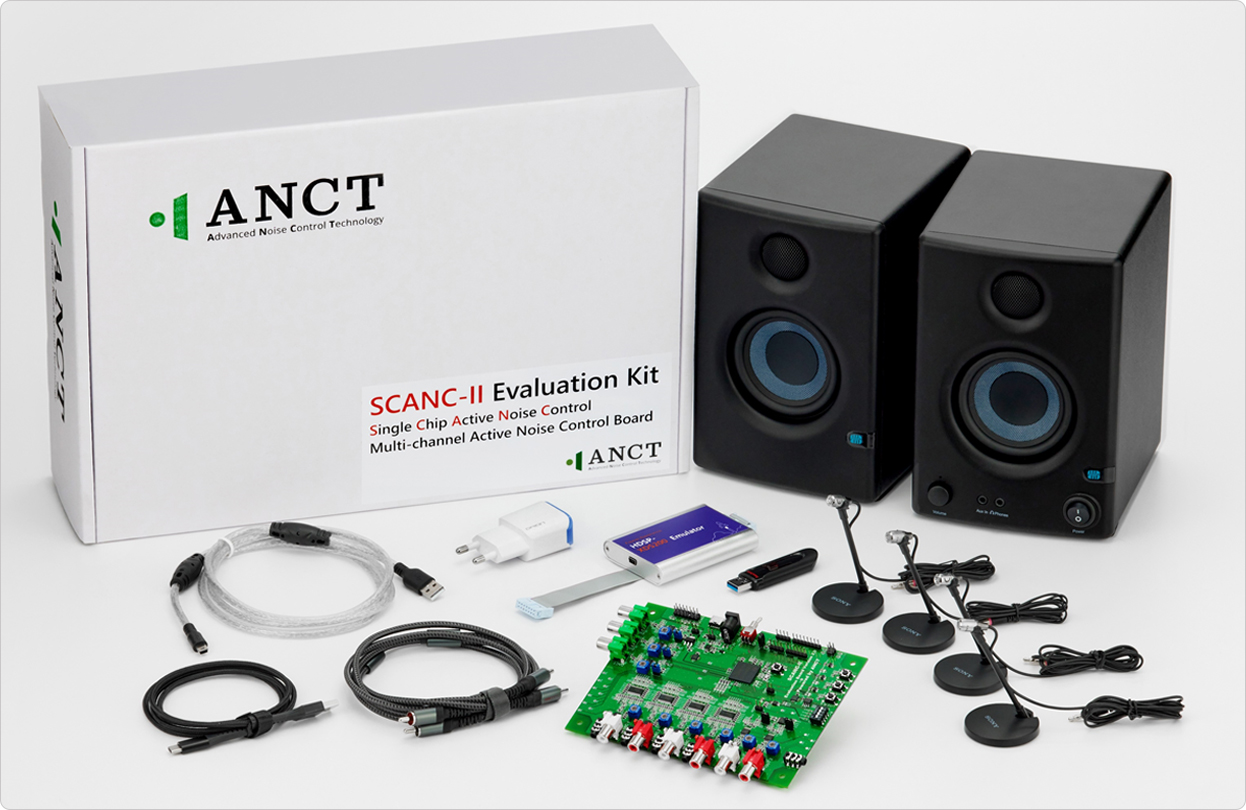

제품 내용물
- 01 TMS320F2838xD Dual-core MCU 기반의 ANC H/W Evaluation board
- 02 Active Speaker 1조
- 03 Condenser Mic. 4개
- 04 JTAG Emulator
- 05 5V 어댑터 및 RCA 케이블, Mic 연장 케이블
- 06 USB 저장장치 (User’s Guide 및 Tuning software 내장)
ANC H/W Specification
| H/W | Specification |
|---|---|
| MCU | Texas Instruments사의 TMS320F2838xD |
| MCU Clock | 200MHz |
| ADC | 내장된 Differential-ended 12bit 4개 |
| DAC 1 | 외장된 2channel SPI 16bit (ANC 출력용) |
| DAC 2 | 내장된 12bit 3개 (Singal Generator용) |
| Input Lowpass 필터 | 1.5kHz Cutoff 주파수, 8차 Linear Phase 0.5 degree |
| Output Lowpass 필터 | 1.5kHz Cutoff 주파수, 8차 Linear Phase 0.5 degree |
| Mic Pre-amp | Digital potentiometer를 이용한 sofware 볼륨 조절 |
ANC S/W Specification
- 01 Sampling 주파수 : 12kHz
- 02 알고리즘 : Delay-Compensated Variable Step-sized Multi-Channel FxLMS

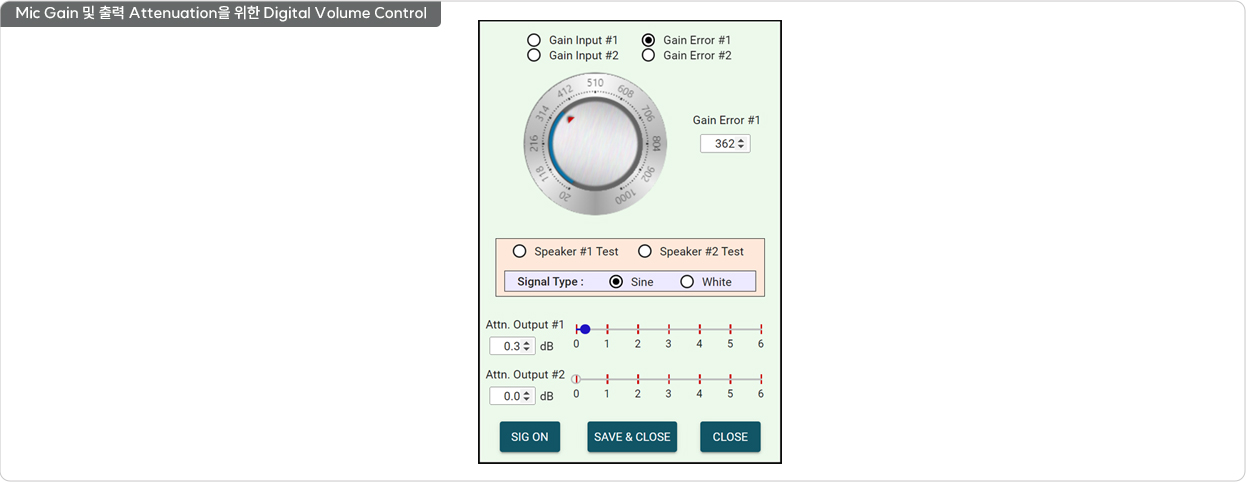

- 03 Microphone Gain과 출력 Attenuation 위한 Digital Volume Control
- 04 Noise source를 위한 3 Channel Signal Generator
- Multi-Sinusoidal Signal
- Colored Signal
- White Signal
- 05 조절 가능한 파라메터
- Feedforward 제어기 차수
- Feedback 제어기 차수
- Feedback Neutralization 필터 차수 (single channel ANC에서만 지원)
- Convergence factor
- Regularization factor
- Leaky factor
- Momentum factor (single channel ANC에서만 지원)
지원되는 configuration 및 설정할 수 있는 최대 차수
- 01 Feedforward ANC
Feedforward ANC Reference Error Mic Speaker 제어기 최대 차수 2차 경로 최대 차수 Feedback Neutalization
필터 최대 차수2 2 2 600 380 N/A 1 2 2 600 380 N/A 1 1 1 2000 1100 1300 1 1 1 1500* 1100* N/A (*) Momentum Factor 적용 시
- 02 Hybrid ANC
Hybrid ANC Reference Mic Error Mic Speaker Feedforward
제어기 최대 차수Feedback
제어기 최대 차수2차 경로 최대 차수 Feedback Neutalization
필터 최대 차수1 1 1 2000 700 1100 1300 1 1 1 1500* 700* 1100* 1300* (*) Momentum Factor 적용 시
- 03 Feedfback ANC
Feedback ANC Reference Mic Error Mic Speaker 제어기 최대 차수 2차 경로 최대 차수 0 2 2 600 380 0 1 1 2000 1100
